PROGETTO

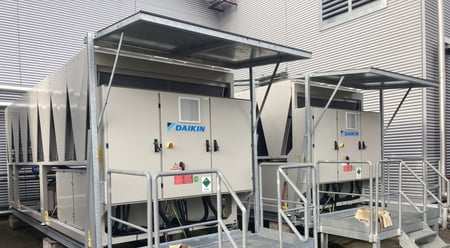

Daikin è stato recentemente coinvolto nella messa in servizio di due nuovi chiller raffreddati ad aria al CERN. In particolare, il progetto ha coinvolto l'acceleratore lineare 4, noto anche come Linac4. Le due unità sono state installate per fornire il raffreddamento necessario in modo che l'apparecchiatura nella struttura possa funzionare correttamente.
PRODOTTI
Capacità di raffreddamento totale: 1312 Kw 2x EWAH-TZ THE CHALLENGE L'acceleratore lineare 4 (Linac4) è progettato per aumentare gli ioni di idrogeno negativo ad alte energie ed è stato la fonte di fasci protonici per il Large Hadron Collider (LHC) dal 2020. È lunga 86 metri e si trova 12 metri sotto terra. Le travi hanno iniziato ad essere prodotte nel 2013 e l'energia del traguardo di 160 MeV è stata raggiunta nel 2016, dopo la messa in servizio di tutte le strutture in accelerazione. Durante il lungo arresto 2019-20, il Linac4 ha sostituito Linac2, che in precedenza aveva accelerato i protoni a 50 MeV. I chiller Daikin sono stati scelti per fornire all'impianto Linac4 e alle apparecchiature in esso contenute il raffreddamento necessario per poter effettuare esperimenti, garantendo un funzionamento corretto e sicuro dell'apparecchiatura. Quindi, oltre all'efficienza energetica e al basso impatto ambientale - che sono molto importanti per il CERN - l'affidabilità era un aspetto chiave.
LA SOLUZIONE
Le unità installate per fornire il raffreddamento all'impianto di cui sopra sono due raffreddate ad aria con compressori a vite inverter Daikin che utilizzano refrigerante R-1234ze. Le unità sono caratterizzate da un GWP molto basso (7) grazie al refrigerante HFO e a basse emissioni di CO2 dirette e indirette. I livelli di efficienza energetica complessiva offerti da questa serie sono molto elevati. Questo è reso possibile dal compressore a vite inverter di terza generazione progettato da Daikin, che offre un nuovo profilo a vite, ottimizzato per funzionare in modo molto efficiente anche con R-1234ze. Naturalmente, ciò eleva le prestazioni della serie TZ in termini di consumo energetico. Il compressore a vite Daikin, oltre ad essere ben noto per l'efficienza, è stato installato in tutto il mondo per oltre 20 anni e offre una grande affidabilità. A differenza di un compressore a vite standard, il compressore a vite Daikin utilizza una vite principale che si ingrana con rotori a doppia stella per produrre un ciclo di compressione corrispondente al volume. Grazie al rotore principale, bilanciato sia in direzione radiale che assiale, il cuscinetto del compressore ha un'affidabilità estremamente elevata. Il compressore monovite Daikin, quindi, ha solo tre parti mobili. Di conseguenza, le possibilità di guasto sono ridotte e i costi operativi sono mantenuti bassi. Pertanto, la sua durata può essere più lunga di altri compressori a vite.
